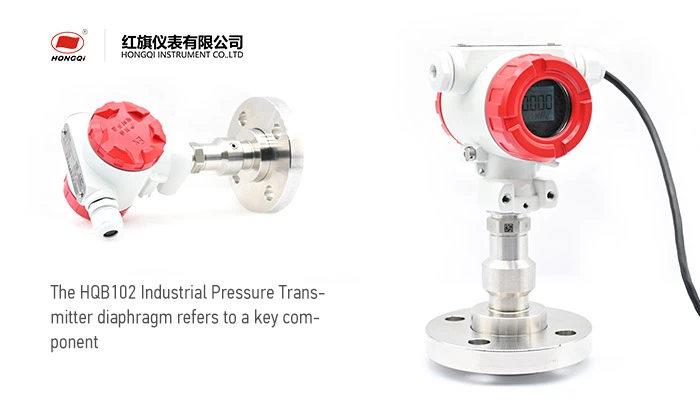

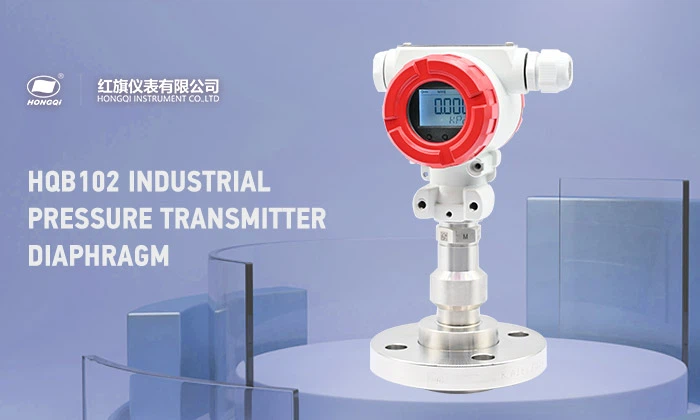

HQB102 औद्योगिक दबाव ट्रांसमीटर डायाफ्रामHQB102 औद्योगिक दबाव ट्रांसमीटर के एक प्रमुख घटक को संदर्भित करता है, जो दबाव माप प्रणालियों में एक महत्वपूर्ण तत्व है। यहां एक विस्तृत विवरण दिया गया है:
मूलभूत कार्य
डायाफ्राम एक के रूप में कार्य करता हैसंवेदन तत्वजो मापे गए माध्यम (जैसे तरल पदार्थ, गैस या वाष्प) में दबाव परिवर्तन पर प्रतिक्रिया करता है। जब दबाव लगाया जाता है, तो डायाफ्राम थोड़ा विकृत हो जाता है, और यह यांत्रिक परिवर्तन ट्रांसमीटर की आंतरिक सर्किटरी (उदाहरण के लिए, स्ट्रेन गेज या कैपेसिटिव सेंसर) द्वारा विद्युत सिग्नल में परिवर्तित हो जाता है, जिससे सटीक दबाव निगरानी और ट्रांसमिशन की अनुमति मिलती है।
प्रमुख विशेषताएँ
सामग्री: आमतौर पर स्टेनलेस स्टील (उदाहरण के लिए, 316L) या विशेष मिश्र धातुओं जैसी संक्षारण प्रतिरोधी, उच्च {{1%) सामग्री से बना होता है, जो कठोर औद्योगिक वातावरण (उदाहरण के लिए, रासायनिक प्रसंस्करण, तेल और गैस, या अपशिष्ट जल उपचार) में स्थायित्व सुनिश्चित करता है।
डिज़ाइन: विशिष्ट दबाव रेंज (HQB102 मॉडल के आधार पर) को संभालने के लिए इंजीनियर किया गया और सटीक, स्थिर प्रदर्शन के लिए ट्रांसमीटर की समग्र संरचना के साथ संगत।
औद्योगिक अनुप्रयोग: औद्योगिक प्रक्रियाओं में विश्वसनीय दबाव डेटा प्रदान करने, स्वचालन, सुरक्षा और प्रक्रिया नियंत्रण का समर्थन करने के लिए HQB102 ट्रांसमीटर की क्षमता का अभिन्न अंग।
HQB102 औद्योगिक दबाव ट्रांसमीटर के डायाफ्राम के प्रतिस्थापन के लिए अन्य घटकों को नुकसान से बचाने के साथ-साथ उपकरण के प्रदर्शन और माप सटीकता को सुनिश्चित करने के लिए सख्त संचालन प्रक्रियाओं की आवश्यकता होती है। यहां एक विस्तृत चरण-दर-चरण मार्गदर्शिका दी गई है:
1. तैयारी कार्य और सुरक्षा उपाय
बिजली कटौती और अलगाव माध्यम
पहले ट्रांसमीटर की बिजली आपूर्ति काट दें, कनेक्टेड प्रोसेस पाइपलाइन वाल्व बंद कर दें, सुनिश्चित करें कि मापने वाला माध्यम (तरल, गैस, आदि) पूरी तरह से अलग है, और पाइपलाइन में शेष दबाव छोड़ दें (जिसे निकास वाल्व या दबाव राहत उपकरणों के माध्यम से संचालित किया जा सकता है)।
उपकरण और स्पेयर पार्ट्स
उपयुक्त रिंच (जैसे रिंग रिंच, हेक्स रिंच), सीलिंग गैसकेट (मॉडल के अनुसार नाइट्राइल रबर और पीटीएफई जैसी मध्यम प्रतिरोधी सामग्री का उपयोग करके), नए HQB102 विशेष डायाफ्राम (सामग्री, व्यास और दबाव रेटिंग सहित मूल मॉडल विनिर्देशों के अनुरूप), साथ ही सफाई के कपड़े और विशेष सफाई एजेंट (जैसे आइसोप्रोपेनॉल) तैयार करें।
पर्यावरण निरीक्षण
सुनिश्चित करें कि ऑपरेटिंग क्षेत्र सूखा और धूल मुक्त हो। यदि किसी विस्फोट-रोधी क्षेत्र में हों, तो संबंधित विस्फोट-रोधी नियमों (जैसे कि विस्फोट-रोधी उपकरणों का उपयोग करना) का अनुपालन करें।
2. ट्रांसमीटर डायाफ्राम असेंबली को अलग करें
ट्रांसमीटर आवास निकालें (यदि कोई हो)
कुछ मॉडलों को माप कक्ष जहां डायाफ्राम स्थित है, को उजागर करने के लिए सुरक्षात्मक आवरण या जंक्शन बॉक्स को हटाने की आवश्यकता हो सकती है।
पृथक्करण झिल्ली आधार
डायाफ्राम असेंबली और ट्रांसमीटर बॉडी (आमतौर पर परिधि के चारों ओर वितरित 4-6 बोल्ट) के बीच कनेक्टिंग बोल्ट को ढीला करने के लिए एक उपयुक्त रिंच का उपयोग करें, और धीरे-धीरे पुराने डायाफ्राम और बेस को हटा दें। ध्यान दें: आंतरिक सेंसर (जैसे स्ट्रेन गेज और कैपेसिटिव घटकों) को नुकसान से बचाने के लिए डिसएसेम्बली के दौरान अत्यधिक बल लगाने से बचें।
अवशिष्ट मीडिया और अशुद्धियों को साफ करें
मापने वाले कक्ष की भीतरी दीवार को पोंछने के लिए सफाई एजेंट में भिगोए हुए सफाई कपड़े का उपयोग करें, अवशिष्ट मीडिया, जंग या गंदगी को हटा दें, और सुनिश्चित करें कि सीलिंग सतह सपाट और खरोंच से मुक्त है (यदि मामूली खरोंच हैं, तो उन्हें ठीक सैंडपेपर के साथ हल्के ढंग से पॉलिश किया जा सकता है)।
3. एक नया डायाफ्राम स्थापित करें
नई झिल्ली और सील की जाँच करें
पुष्टि करें कि नई झिल्ली विरूपण, दरार या खरोंच से मुक्त है, सीलिंग गैसकेट बरकरार है और माध्यम के साथ संगत है (यदि संक्षारक मीडिया को 316L स्टेनलेस स्टील झिल्ली + PTFE गैसकेट की आवश्यकता होती है)।
झिल्ली की स्थिति निर्धारित करना और उसे ठीक करना
नए डायाफ्राम को मापने वाले कक्ष में सपाट रखें, इंस्टॉलेशन छेद को संरेखित करें, सीलिंग गैसकेट को फिट करें, और धीरे-धीरे फिक्सिंग बोल्ट को कस लें। ध्यान दें: बोल्ट को समान रूप से तिरछे कसना चाहिए (एकतरफा बल के कारण डायाफ्राम के विरूपण या खराब सीलिंग से बचने के लिए), और टॉर्क को उपकरण मैनुअल (आमतौर पर 20-30 एन·एम, मॉडल के आधार पर) को संदर्भित करना चाहिए।
सीलिंग प्रदर्शन की पुष्टि करें
स्थापना के बाद, जांचें कि क्या झिल्ली सपाट है, झुर्रियों या ऑफसेट के बिना, यह सुनिश्चित करने के लिए कि सीलिंग सतह पूरी तरह से चिपकी हुई है और मध्यम रिसाव को रोकती है।
4. पुनः संयोजन और परीक्षण
ट्रांसमीटर की समग्र संरचना को पुनर्स्थापित करें
यदि आवरण या जंक्शन बॉक्स अलग हो गया है, तो इसे वैसे ही पुनः स्थापित करें, यह सुनिश्चित करते हुए कि वायरिंग सुरक्षित है और सुरक्षा स्तर मानक (जैसे IP65/IP67) को पूरा करता है।
तनाव परीक्षण और अंशांकन
धीरे-धीरे मध्यम वाल्व खोलें और कम दबाव रिसाव परीक्षण करें (देखें कि क्या कोई मध्यम रिसाव है)।
यह सुनिश्चित करने के लिए कि आउटपुट सिग्नल (जैसे 4-20mA) वास्तविक दबाव मान से मेल खाता है, बिजली की आपूर्ति को कनेक्ट करें और अंशांकन उपकरण (जैसे दबाव अंशशोधक) का उपयोग करके ट्रांसमीटर के शून्य और रेंज को अंशांकित करें।
साइट पर परिचालन अवलोकन
अंशांकन के बाद, डिवाइस को कुछ समय तक चलने दें, आउटपुट सिग्नल की स्थिरता की निगरानी करें, और पुष्टि करें कि माप सटीकता आवश्यकताओं को पूरा करती है (आमतौर पर त्रुटि ± 0.5% एफएस के भीतर होनी चाहिए)।
सावधानियां
झिल्ली क्षति से बचें: झिल्ली एक सटीक संवेदन घटक है, और स्थापना के दौरान मापने वाली सतह पर कठोर वस्तुओं से प्रहार करना या छूना वर्जित है।
सामग्री मिलान: मापने वाले माध्यम की संक्षारणता, तापमान, चिपचिपाहट इत्यादि जैसे मापदंडों के आधार पर संबंधित झिल्ली सामग्री का चयन करना आवश्यक है (जैसे कि उच्च तापमान वाले मीडिया के लिए हेस्टेलॉय मिश्र धातु और खाद्य ग्रेड मीडिया के लिए 304 स्टेनलेस स्टील)।
