यूनिवर्सल प्रेशर ट्रांसमीटर

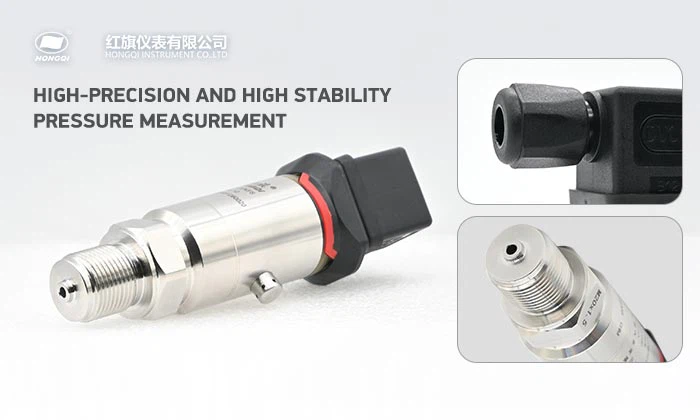

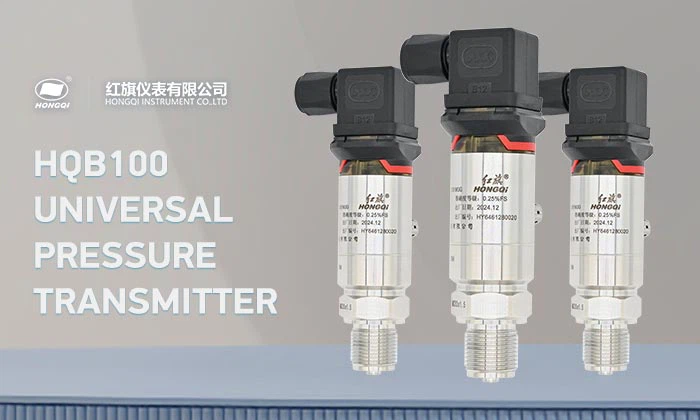

HQb100 यूनिवर्सल प्रेशर ट्रांसमीटर "एक" HQb100 प्रकार का यूनिवर्सल प्रेशर ट्रांसमीटर "है।

यूनिवर्सल प्रेशर ट्रांसमीटर एक उपकरण है जो दबाव संकेतों को मानक विद्युत संकेतों (जैसे 4-20mA, 0-5V, आदि) में परिवर्तित कर सकता है। इसका उपयोग गैसों, तरल पदार्थ और तेल जैसे गैर संक्षारक मीडिया के दबाव को मापने के लिए किया जा सकता है, और इसका व्यापक रूप से औद्योगिक स्वचालन नियंत्रण प्रणालियों में उपयोग किया जाता है। यह औद्योगिक स्थलों, एयरोस्पेस क्षेत्रों, पेट्रोकेमिकल उद्योगों, साथ ही शहरी जल आपूर्ति, जल संरक्षण, बिजली, रसायन उद्योग, वायु पंप, प्रयोगशालाओं, हाइड्रोलिक और अन्य क्षेत्रों में प्रक्रिया नियंत्रण दबाव को मापने के लिए उपयुक्त है, जिन्हें दबाव माप और नियंत्रण की आवश्यकता होती है।
एक उदाहरण के रूप में सामान्य सार्वभौमिक दबाव ट्रांसमीटर को लेते हुए, इसकी कुछ विशिष्ट विशेषताएं हैं:
माप सीमा: अधिकतम गेज दबाव (0-300) एमपीए, और न्यूनतम (0-100) पीए तक पहुंच सकता है; अधिकतम निरपेक्ष दबाव (0-100) एमपीए, न्यूनतम (0-10) केपीए; अधिकतम नकारात्मक दबाव (-0.1-60) एमपीए है, और न्यूनतम (-50-50) पीए है।
सटीकता स्तर: आमतौर पर चुनने के लिए अलग-अलग स्तर होते हैं, जैसे 0.1% एफएस, 0.2% एफएस, 0.5% एफएस, आदि।
अधिभार क्षमता: आम तौर पर सीमा से 1.5-3 गुना।
दीर्घकालिक स्थिरता: 0.25% एफएस/वर्ष से कम या 0.5% एफएस/वर्ष से कम।
बिजली की आपूर्ति: आमतौर पर 12-36VDC, 24VDC के अंशांकन वोल्टेज के साथ।
आउटपुट सिग्नल: सामान्य सिग्नलों में (4-20) mA (दो/तीन तार प्रणाली), (0-10/20) mA, (0-5) V, (1-5) V, (0-10) V, RS485, आदि शामिल हैं।

कार्य तापमान: आम तौर पर -40-80 डिग्री, हीट सिंक (वैकल्पिक) के साथ, यह 150 डिग्री तक पहुंच सकता है।
मुआवजा तापमान: -20-70 डिग्री।
प्रक्रिया कनेक्शन: एम20 × 1.5 बाहरी धागा आमतौर पर उपयोग किया जाता है, लेकिन उपयोगकर्ता की आवश्यकताओं के अनुसार इसे अनुकूलित भी किया जा सकता है।
सुरक्षा स्तर: आमतौर पर IP65, धूल और पानी को रोक सकता है, और कुछ कठोर वातावरणों के अनुकूल हो सकता है।
विद्युत आउटपुट प्रकार का चयन: हिर्शमैन कनेक्टर, डायरेक्ट आउटपुट और एविएशन प्लग इन जैसी कई विधियाँ हैं, जो विभिन्न परिदृश्यों में विद्युत कनेक्शन की सुविधा प्रदान करती हैं।
