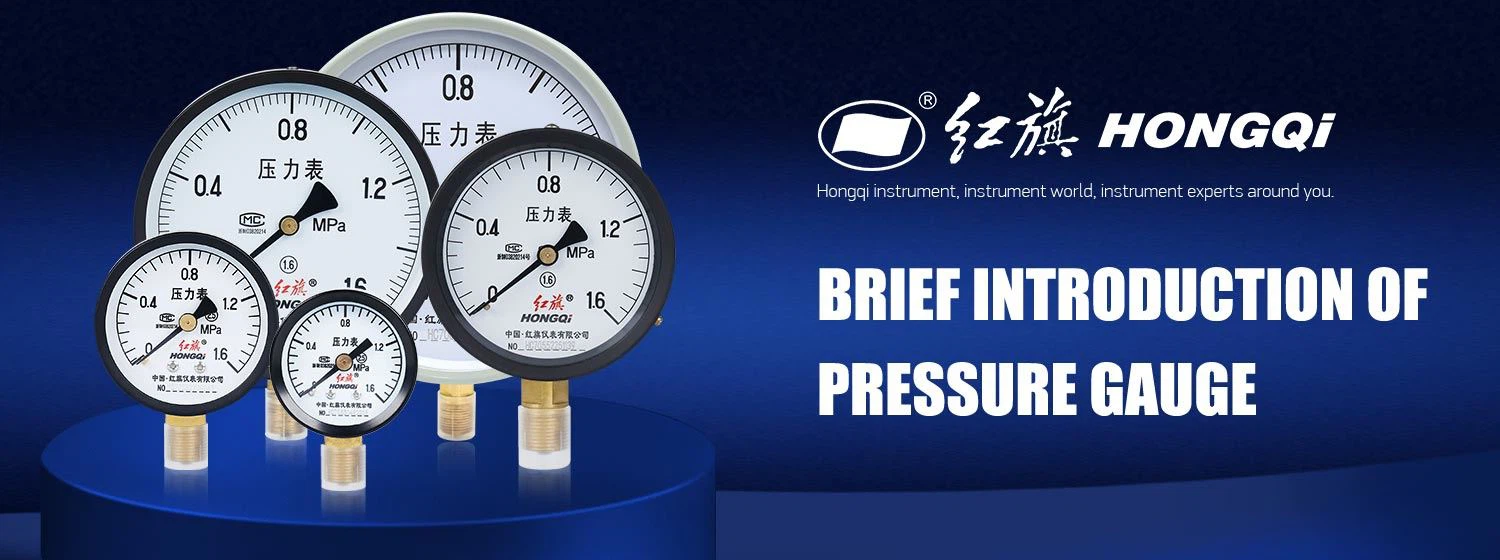

दबाव नापने का यंत्र का संक्षिप्त परिचय

दबाव नापने का यंत्र एक ऐसे गेज को संदर्भित करता है जो परिवेशी दबाव से अधिक दबाव को मापने और इंगित करने के लिए संवेदनशील तत्वों के रूप में लोचदार तत्वों का उपयोग करता है। इसका व्यापक रूप से उपयोग किया जाता है। यह लगभग सभी औद्योगिक प्रक्रियाओं और वैज्ञानिक अनुसंधान क्षेत्रों को शामिल करता है। इसे हीटिंग पाइप नेटवर्क, तेल और गैस संचरण, पानी और गैस आपूर्ति प्रणाली, वाहन मरम्मत और रखरखाव कारखानों और दुकानों के क्षेत्र में हर जगह देखा जा सकता है। विशेष रूप से औद्योगिक प्रक्रिया की प्रक्रिया में नियंत्रण और तकनीकी माप, क्योंकि यांत्रिक दबाव नापने का यंत्र के लोचदार संवेदनशील तत्व में उच्च यांत्रिक शक्ति और सुविधाजनक उत्पादन की विशेषताएं हैं, यांत्रिक दबाव नापने का यंत्र अधिक से अधिक व्यापक रूप से उपयोग किया गया है।

मुख्य संरचना

ओवरफ्लो होल: बॉर्डन ट्यूब फटने जैसी आपात स्थिति में, ग्लास पैनल को फटने से बचाने के लिए आंतरिक दबाव को ओवरफ्लो होल के माध्यम से बाहर की ओर छोड़ा जाएगा। नोट: ओवरफ्लो होल के सामान्य प्रदर्शन को बनाए रखने के लिए , टेबल के पीछे कम से कम 10 मिमी की जगह छोड़ी जानी चाहिए, और अतिप्रवाह छेद को संशोधित या प्लग नहीं किया जा सकता है।

पॉइंटर: मानक पॉइंटर्स के अलावा, अन्य पॉइंटर्स भी वैकल्पिक हैं।

ग्लास पैनल: मानक ग्लास के अलावा, अन्य विशेष सामग्री ग्लास, जैसेटेम्पर्ड ग्लास, और गैर-चिंतनशील ग्लास भी वैकल्पिक हैं।

प्रदर्शन वर्गीकरण: सामान्य प्रकार (मानक), भाप के लिए सामान्य प्रकार (एम), गर्मी प्रतिरोधी प्रकार (एच), कंपन प्रतिरोधी प्रकार (वी), भाप के लिए कंपन प्रतिरोधी प्रकार (एमवी) गर्मी प्रतिरोधी और कंपन प्रतिरोधी प्रकार (एचवी)।

उपचार विधि: तेल मुक्त/पानी मुक्त उपचार निर्माण के दौरान गीले हिस्से में बचे पानी या तेल को हटा देता है।

बाहरी पदनाम: मानक रंग के अतिरिक्त शैल रंग निर्दिष्ट किया जाना चाहिए।

थ्रॉटल वाल्व (वैकल्पिक): स्पंदनात्मक दबाव को कम करने के लिए, दबाव इनलेट पर थ्रॉटल वाल्व स्थापित किया जाता है।

ध्यान का प्रयोग करें

1. मीटर लंबवत होना चाहिए: स्थापना के दौरान कसने के लिए 17 मिमी रिंच का उपयोग किया जाना चाहिए, और मामले को जबरन मोड़ना नहीं चाहिए; परिवहन के दौरान टकराव से बचा जाना चाहिए;

2. आसपास के वातावरण का तापमान -25 ~ 55 ℃ होना चाहिए;

3. काम के माहौल की कंपन आवृत्ति 25HZ से कम है, और आयाम 1 मिमी से अधिक नहीं है;

4. उपयोग के दौरान, उच्च परिवेश के तापमान के कारण, उपकरण का संकेत मूल्य शून्य पर वापस नहीं आता है या संकेत मूल्य सहनशीलता से बाहर है, आप आंतरिक बनाने के लिए मामले के ऊपरी हिस्से पर सीलिंग रबर प्लग को काट सकते हैं उपकरण की गुहा वातावरण के साथ संचार करती है;

5. उपकरण की उपयोग सीमा ऊपरी सीमा के 1/3 और 2/3 के बीच होनी चाहिए;

6. संक्षारक मीडिया को मापते समय अलगाव उपकरणों को जोड़ा जाना चाहिए, मीडिया जो क्रिस्टलीकृत हो सकता है, और मीडिया उच्चश्यानता;

7. मीटर को बार-बार चेक किया जाना चाहिए (हर तीन महीने में कम से कम एक बार), और यदि कोई खराबी पाई जाती है, तो उसे समय पर ठीक किया जाना चाहिए;

8. यदि कारखाने छोड़ने की तारीख से आधे साल के भीतर सामान्य भंडारण और उपयोग की शर्तों के तहत खराब विनिर्माण गुणवत्ता के कारण उपकरण अमान्य या क्षतिग्रस्त पाया जाता है, तो कंपनी मरम्मत या प्रतिस्थापन के लिए जिम्मेदार होगी;

9. संक्षारक मीडिया को मापने के लिए एक उपकरण की आवश्यकता होती है, और ऑर्डर करते समय आवश्यक शर्तों को इंगित किया जाना चाहिए।

चयन सिद्धांत

दबावविशिष्ट स्थिति का विश्लेषण करने के लिए उत्पादन प्रक्रिया की आवश्यकताओं के अनुसार उपयोग की जाने वाली चयन तालिका। तकनीकी आवश्यकताओं को पूरा करने के आधार पर, अर्थव्यवस्था के सिद्धांत पर व्यापक विचार किया जाना चाहिए। आम तौर पर, निम्नलिखित पहलुओं पर विचार किया जाना चाहिए:

1. प्रकार का चयन

उपकरण प्रकार का चयन प्रक्रिया उत्पादन की आवश्यकताओं को पूरा करना चाहिए। उदाहरण के लिए, रिमोट ट्रांसमिशन, स्वचालित रिकॉर्डिंग या अलार्म की आवश्यकता है या नहीं; क्या मापा माध्यम की प्रकृति (जैसे मापा माध्यम का तापमान, चिपचिपाहट, संक्षारकता, संदूषण की डिग्री, ज्वलनशील और विस्फोटक, आदि) उपकरण के लिए विशेष आवश्यकताओं को आगे रखती है, साइट पर पर्यावरण की स्थिति (जैसे आर्द्रता, तापमान, चुंबकीय क्षेत्र की ताकत, कंपन, आदि) के लिए उपकरण के प्रकार आदि की आवश्यकता होती है। इसलिए, प्रक्रिया की आवश्यकताओं के अनुसार उपकरण के प्रकार का सही चयन उपकरण के सामान्य संचालन और सुरक्षित उत्पादन को सुनिश्चित करने के लिए एक महत्वपूर्ण शर्त है।

उदाहरण के लिए, की स्प्रिंग ट्यूबसाधारण दबाव नापने का यंत्रज्यादातर तांबे मिश्र धातु से बना है (मिश्र धातु इस्पात का उपयोग उच्च दबाव के लिए किया जाता है), जबकि वसंत ट्यूब की सामग्रीअमोनिया के लिए दबाव नापने का यंत्र हैसभी कार्बन स्टील (या स्टेनलेस स्टील), और कॉपर मिश्र धातु की अनुमति नहीं है। क्योंकि अमोनिया तांबे के साथ प्रतिक्रिया करता है और फट जाएगा, अमोनिया दबाव माप के लिए साधारण दबाव गेज का उपयोग नहीं किया जा सकता है।

ऑक्सीजन दबाव नापने का यंत्रऔर सामान्य दबाव नापने का यंत्र संरचना और सामग्री के मामले में बिल्कुल समान हो सकता है, लेकिन ऑक्सीजन दबाव नापने का यंत्र तेल मुक्त होना चाहिए। क्योंकि तेल ऑक्सीजन प्रणाली में प्रवेश करता है और आसानी से विस्फोट का कारण बन सकता है। उपयोग किए गए ऑक्सीजन दबाव गेज को कैलिब्रेट करते समय, तेल सामान्य दबाव गेज की तरह काम करने वाले माध्यम के रूप में इस्तेमाल नहीं किया जा सकता है, और तेल के संपर्क से बचने के लिए ऑक्सीजन दबाव गेज को सख्ती से संग्रहीत किया जाना चाहिए। यदि ऑक्सीजन दबाव को मापने के लिए मौजूदा तेल दबाव गेज का उपयोग करना आवश्यक है, तो इसे बार-बार साफ किया जाना चाहिएकार्बन टेट्राक्लोराइडउपयोग करने से पहले, और ध्यान से जाँच करें जब तक कि कोई तेल न हो।

2. माप सीमा का निर्धारण

यह सुनिश्चित करने के लिए कि लोचदार तत्व लोचदार विरूपण की सुरक्षित सीमा के भीतर मज़बूती से काम कर सकता है, दबाव गेज रेंज का चयन करते समय, मापा दबाव के आकार और दबाव परिवर्तन की गति के अनुसार पर्याप्त जगह होनी चाहिए। इसलिए, दबाव नापने का यंत्र की ऊपरी सीमा यह प्रक्रिया उत्पादन में संभव अधिकतम दबाव मूल्य से अधिक होना चाहिए। [जीजी] उद्धरण के अनुसार, रासायनिक स्वचालित नियंत्रण डिजाइन [जीजी] उद्धरण के लिए तकनीकी विनियम, स्थिर दबाव को मापते समय, अधिकतम काम का दबाव माप की ऊपरी सीमा के 2/3 से अधिक नहीं होना चाहिए; स्पंदित दबाव को मापते समय, अधिकतम कार्य दबाव माप की ऊपरी सीमा के 1/2 से अधिक नहीं होना चाहिए; उच्च दबाव को मापते समय, अधिकतम काम करने का दबाव माप की ऊपरी सीमा के 3/5 से अधिक नहीं होना चाहिए। आम तौर पर, मापा दबाव का न्यूनतम मूल्य उपकरण माप की ऊपरी सीमा के 1/3 से कम नहीं होना चाहिए। तो मीटर के आउटपुट और इनपुट के बीच रैखिक संबंध सुनिश्चित करने के लिए

मापे गए मापदंडों के अधिकतम और न्यूनतम मूल्यों के आधार पर मीटर की ऊपरी और निचली सीमाओं की गणना करने के बाद, इस मान को सीधे मीटर की माप सीमा के रूप में उपयोग नहीं किया जा सकता है। जब हम उपकरण के पैमाने की ऊपरी सीमा का चयन करते हैं, तो यह देश द्वारा निर्धारित मानक श्रृंखला में से चुना जाना चाहिए। चीन में दबाव गेज माप रेंज की मानक श्रृंखला हैं: -0.1-0.06,0.15; 0-1,1.6,2.5,4,6,10X10 [जीजी] उद्धरण; MPa (जहाँ n एक प्राकृतिक पूर्णांक है। यह धनात्मक या ऋणात्मक हो सकता है)।

3. सटीकता स्तर का चयन

के अनुसारअधिकतम पूर्ण त्रुटिप्रक्रिया द्वारा अनुमत औरज्यादा से ज्यादाचयनित उपकरण की सीमा, उपकरण द्वारा अनुमत अधिकतम उद्धृत त्रुटि की गणना की जाती है, और उपकरण की सटीकता देश द्वारा निर्दिष्ट सटीकता वर्ग में निर्धारित की जाती है। सामान्यतया, चयनित उपकरण जितना सटीक होगा, उतना ही सटीक और विश्वसनीय होगा। माप परिणाम होगा। हालांकि, यह नहीं माना जा सकता है कि चयनित उपकरण की सटीकता जितनी अधिक होगी, उतना ही बेहतर होगा, क्योंकि उपकरण जितना अधिक सटीक होगा, आमतौर पर अधिक महंगा होता है, और संचालन और रखरखाव अधिक श्रमसाध्य होता है।

चयन उदाहरण:

1. जब चिपचिपा या एसिड-बेस और अन्य विशेष मीडिया को मापने के लिए उपयोग किया जाता है,डायाफ्राम दबाव नापने का यंत्रस्टेनलेस स्टील स्प्रिंग ट्यूब, स्टेनलेस स्टील मूवमेंट, स्टेनलेस स्टील शेल या बैकलाइट शेल का इस्तेमाल किया जाना चाहिए।

मापा माध्यम के अनुसार, दबाव नापने का यंत्र में निर्दिष्ट रंग कोड होना चाहिए, और विशेष माध्यम का नाम इंगित किया जाना चाहिए। ऑक्सीजन मीटर को"No Oil" लाल रंग में, हाइड्रोजन के लिए गहरा हरा निचला क्षैतिज रेखा रंग कोड, और अमोनिया के लिए रंग कोड पीला रंग कोड को रेखांकित करता है और इसी तरह।

2. दीवार के खिलाफ स्थापित करते समय, आपको किनारों के साथ एक दबाव नापने का यंत्र चुनना चाहिए; सीधे पाइप लाइन पर स्थापित करते समय, आपको किनारों के बिना एक दबाव नापने का यंत्र चुनना चाहिए; जब आप इसे सीधे गैस माप के लिए उपयोग करते हैं, तो आपको मामले के पीछे एक सुरक्षा छेद के साथ एक दबाव नापने का यंत्र चुनना चाहिए। दबाव माप की स्थिति और अवलोकन और प्रबंधन की सुविधा के लिए, मामले के व्यास के आकार का चयन किया जाना चाहिए।

मुख्य वर्गीकरण

कई प्रकार के दबाव गेज हैं, न केवल सामान्य (साधारण) सूचक संकेत प्रकार, बल्कि डिजिटल प्रकार भी; न केवल पारंपरिक प्रकार, बल्कि विशेष प्रकार भी; न केवल संपर्क प्रकार, बल्कि रिमोट ट्रांसमिशन प्रकार भी; न केवल कंपन-प्रतिरोधी प्रकार, बल्कि कंपन-विरोधी प्रकार भी। प्रकार; न केवल डायाफ्राम प्रकार, बल्कि संक्षारण प्रतिरोधी प्रकार। दबाव गेज श्रृंखला पूरी हो गई है। इसमें न केवल पारंपरिक श्रृंखला है, बल्कि डिजिटल श्रृंखला भी है; न केवल साधारण माध्यम अनुप्रयोग श्रृंखला, बल्कि विशेष माध्यम अनुप्रयोग श्रृंखला भी; न केवल स्विच सिग्नल श्रृंखला, बल्कि रिमोट सिग्नल श्रृंखला, आदि, जो सभी व्यावहारिक जरूरतों से प्राप्त होते हैं और पूरी श्रृंखला का गठन किया है। दबाव गेज के विनिर्देश और मॉडल पूर्ण हैं, और संरचना सही है। नाममात्र व्यास के संदर्भ में, 40 मिमी, Φ50 मिमी, Φ60 मिमी, Φ75 मिमी, Φ100 मिमी, Φ150 मिमी, Φ200 मिमी, Φ250 मिमी, आदि हैं। स्थापना संरचना के परिप्रेक्ष्य से, प्रत्यक्ष स्थापना, एम्बेडेड स्थापना और उत्तल स्थापना हैं। एम्बेडेड इंस्टॉलेशन को रेडियल एम्बेडेड इंस्टॉलेशन और अक्षीय एम्बेडेड इंस्टॉलेशन में विभाजित किया गया है। उत्तल स्थापना में रेडियल उत्तल स्थापना और अक्षीय स्थापना भी होती है। उत्तल-घुड़सवार बिंदु। प्रत्यक्ष स्थापना को रेडियल प्रत्यक्ष स्थापना और अक्षीय प्रत्यक्ष स्थापना में विभाजित किया गया है। रेडियल प्रत्यक्ष स्थापना प्रकार मूल स्थापना प्रकार है। आम तौर पर, जब स्थापना संरचना प्रकार निर्दिष्ट नहीं होता है, तो यह रेडियल प्रत्यक्ष स्थापना प्रकार को संदर्भित करता है। अक्षीय प्रत्यक्ष बढ़ते प्रकार अपने स्वयं के समर्थन की स्थिरता पर विचार करता है, और आमतौर पर केवल 150 मिमी से कम के नाममात्र व्यास वाले दबाव गेज पर उपयोग किया जाता है। तथाकथित अंतर्निर्मित और उत्तल-घुड़सवार दबाव गेज किनारे (बढ़ते अंगूठी) के साथ दबाव गेज हैं जिन्हें हम अक्सर कहते हैं। अक्षीय अंतर्निर्मित प्रकार दोनों अक्षीय मोर्चे को पक्ष के साथ संदर्भित करता है, रेडियल फ्रंट-माउंटेड प्रकार रेडियल फ्रंट को संदर्भित करता है साइड, और रेडियल उत्तल प्रकार (जिसे वॉल-माउंटेड टाइप भी कहा जाता है) रेडियल रियर साइड प्रेशर गेज को संदर्भित करता है। माप डोमेन और रेंज सेक्शन के दृष्टिकोण से, सकारात्मक दबाव माप डोमेन को एक माइक्रो प्रेशर रेंज सेक्शन में विभाजित किया जाता है, a निम्न दाब श्रेणी अनुभाग, एक मध्यम दबाव श्रेणी अनुभाग, एक उच्च दबाव श्रेणी अनुभाग, और एक अति उच्च दबाव श्रेणी अनुभाग। प्रत्येक श्रेणी अनुभाग में कई माप श्रेणियां (उपकरण श्रेणी) उप-विभाजित हैं; नकारात्मक दबाव मापन डोमेन (वैक्यूम) में 3 प्रकार के नकारात्मक दबाव (वैक्यूम गेज) होते हैं; संयुक्त सकारात्मक और नकारात्मक दबाव का दबाव नापने का यंत्र मापने की सीमा की सतह पर एक दबाव है। इसका मानक नाम है:दबाव वैक्यूम गेज, यह भी कहा जाता हैवैक्यूम दबाव नापने का यंत्रयह न केवल सकारात्मक दबाव, बल्कि नकारात्मक दबाव को भी माप सकता है। दबाव गेज का सटीकता स्तर वर्गीकरण बहुत स्पष्ट है। सामान्य सटीकता स्तर 4, 2.5, 1.6, 1, 0.4, 0.25, 0.16, 0.1, आदि हैं। सटीकता ग्रेड को आम तौर पर डायल पर चिह्नित किया जाना चाहिए, और इसके अंकन में संबंधित नियम हैं। उदाहरण के लिए, [जीजी] उद्धरण;① [जीजी] उद्धरण; इसका मतलब है कि इसकी सटीकता ग्रेड स्तर 1 है। कुछ दबाव गेजों के लिए बहुत कम सटीकता स्तर के साथ, जैसे कि स्तर 4 के तहत, कुछ को सटीक दबाव मान को मापने की आवश्यकता नहीं होती है, लेकिन केवल दबाव सीमा को इंगित करने की आवश्यकता होती है, जैसे दबाव अग्निशामक यंत्र पर बिना निशान लगाए गेजसटीकता स्तर।.

इसकी माप सटीकता के अनुसार,दबावमापक यन्त्रमें विभाजित किया जा सकता हैसटीक दबाव नापने का यंत्रतथासामान्य दबाव नापने का यंत्रसटीक दबाव गेज के माप सटीकता ग्रेड क्रमशः 0.1, 0.16, 0.25, 0.4 ग्रेड और 0.05 ग्रेड हैं; सामान्य दबाव गेज के माप सटीकता ग्रेड क्रमशः 1.0, 1.6, 2.5 और 4.0 ग्रेड हैं।

दबाव गेज सामान्य दबाव गेज, पूर्ण दबाव गेज, स्टेनलेस स्टील दबाव गेज, और अंतर दबाव गेज में विभाजित है। सामान्य दबाव गेज वायुमंडलीय दबाव पर आधारित होते हैं; निरपेक्ष दबाव नापने का यंत्र निरपेक्ष दबाव शून्य पर आधारित होते हैं; अंतर दबाव गेज दो मापा दबावों के बीच के अंतर को मापते हैं।

इसकी माप सीमा के अनुसार,दबावगेज को में विभाजित किया गया हैवैक्यूम गेज,दबाव वैक्यूम गेज, सूक्ष्म दबाव नापने का यंत्र, कम दबाव नापने का यंत्र, मध्यम दबाव नापने का यंत्र और उच्च दबाव नापने का यंत्र। वैक्यूम गेज का उपयोग वायुमंडलीय दबाव से कम दबाव मान को मापने के लिए किया जाता है; दबाव वैक्यूम गेज का उपयोग वायुमंडलीय दबाव से कम और अधिक दबाव मान को मापने के लिए किया जाता है; माइक्रो प्रेशर गेज का उपयोग 60000 Pa से कम दबाव मान को मापने के लिए किया जाता है; 0 ~ 6MPa के दबाव मान को मापने के लिए निम्न दबाव गेज का उपयोग किया जाता है; मध्यम दबाव नापने का यंत्र 10 ~ 60MPa के दबाव मान को मापने के लिए उपयोग किया जाता है;

प्रेशर गेज को पॉइंटर प्रेशर गेज में विभाजित किया गया है औरडिजिटल दबावइसके डिस्प्ले मोड के अनुसार गेज करें।

दबाव गेज को उनके कार्यों के अनुसार वर्गीकृत किया जाता है: दबाव गेज को उनके विभिन्न कार्यों के अनुसार स्थानीय संकेत दबाव गेज और चार्ज सिग्नल नियंत्रण दबाव गेज में विभाजित किया जा सकता है।

सामान्य दबाव नापने का यंत्र,वैक्यूम दबाव नापने का यंत्र,सदमे प्रतिरोधी दबाव नापने का यंत्र,स्टेनलेस स्टील दबाव नापने का यंत्र, आदि सभी इन-सीटू दबाव गेज इंगित कर रहे हैं, जिनमें दबाव को इंगित करने के अलावा कोई अन्य नियंत्रण कार्य नहीं है।

विद्युत संकेत नियंत्रण के साथ दबाव नापने का यंत्र के आउटपुट संकेतों में मुख्य रूप से शामिल हैं:

1. स्विच सिग्नल (जैसे विद्युत संपर्क दबाव नापने का यंत्र)

2. प्रतिरोध संकेत (जैसे प्रतिरोध रिमोट ट्रांसमिशन दबाव नापने का यंत्र)

3. वर्तमान संकेत (जैसे .)आगमनात्मक दबाव ट्रांसमीटर,रिमोट प्रेशर गेज, दबाव ट्रांसमीटर, आदि)

दबाव गेज को मापा माध्यम की विभिन्न विशेषताओं में विभाजित किया जा सकता है:

1. सामान्य दबाव नापने का यंत्र: सामान्य दबाव नापने का यंत्र तरल, गैस या भाप के दबाव को मापने के लिए उपयोग किया जाता है जो गैर-विस्फोटक, गैर-क्रिस्टलीय, गैर-ठोस और तांबे और तांबे के मिश्र धातुओं के लिए गैर-संक्षारक होता है;

2. संक्षारण प्रतिरोधी दबाव गेज: संक्षारण प्रतिरोधी दबाव गेज का उपयोग संक्षारक मीडिया के दबाव को मापने के लिए किया जाता है, आमतौर पर स्टेनलेस स्टील के दबाव गेज, डायाफ्राम दबाव गेज, आदि का उपयोग किया जाता है;

3. विस्फोट-सबूत दबाव गेज: विस्फोट-सबूत दबाव गेज का उपयोग खतरनाक जगहों पर किया जाता है जहां पर्यावरण हैविस्फोटक मिश्रण, जैसे किविस्फोट प्रूफ विद्युत संपर्क दबाव नापने का यंत्र, विस्फोट प्रूफ ट्रांसमीटर, आदि।

4. विशेष दबाव नापने का यंत्र।

दबाव नापने का यंत्र के उद्देश्य के अनुसार: इसे में विभाजित किया जा सकता हैसाधारण दबाव नापने का यंत्रअमोनिया दबाव नापने का यंत्र,ऑक्सीजन दबाव नापने का यंत्र,विद्युत संपर्क दबाव नापने का यंत्र,रिमोट ट्रांसमिशन प्रेशर गेज,कंपन प्रतिरोधी दबाव नापने का यंत्र,निपीडमाननिरीक्षण सूचक के साथ, डबल सुई डबल ट्यूब या डबल सुई सिंगल ट्यूब दबाव नापने का यंत्र,डिजिटल डिस्प्ले प्रेशर गेज, डिजिटल सटीक दबाव नापने का यंत्र, आदि।
